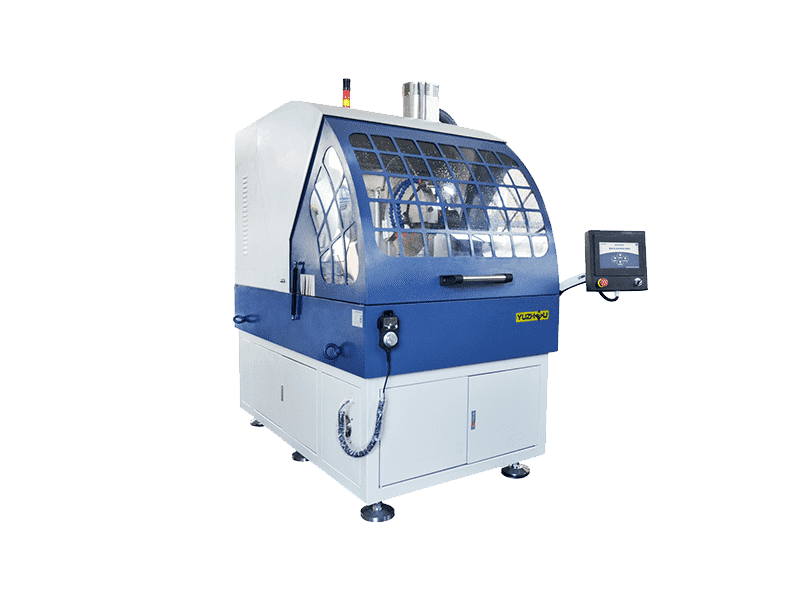

金相 QGZ-DG1 全自动导轨切割机在材料前处理环节中具有显著应用价值，可有效提升制样效率与一致性。其全自动导轨切割系统实现平稳进给与精准定位，显著降低样品热损伤与结构变形风险。设备切割过程可控性强，满足高一致性金相试样切割需求。广泛适用于金属材料组织分析、失效分析制样及科研检测领域，整体结构设计成熟，体现出可靠耐用的设备品质。
产品特点：
1. ABB-11KW大功率电机，实现各种材料的高效切割；
2. 主轴自动智能进给，通过光电感应，切割完自动归位；
3. 主轴可通过电子手轮或自动精确控制，切割垂直度0.3以内；
4. 液压自动夹具，一键自动夹持（可选配带角度15°，30°，45°夹具）；
5. 两端开口，满足超长棒材切割，配合辊道输送机，实现不间断切割作业；
6. 砂轮片损耗报警提示，保证切割无异常；
7. 带孔黄铜夹持底板；
8. 双LED灯照明，自动排雾系统，切割室明亮清晰；
9. 六路冷却水管，防止试样烧伤；
10.移动式磁性过滤循环水箱，避免堵塞，利用率高。
| 参数名称 | 规格说明 |
| 控制方式 | 自动切割，10寸工业触摸屏控制，也可切换到操作手柄控制 |
| 进给速度 | 1~200mm/min（建议5~12mm/min） |
| 切割片尺寸 | Φ400×3×Φ32mm |
| 切割平台尺寸(X*Y) | 632×565mm
|
| Y轴行程 | 200mm |
| Z轴行程 | 260mm |
| 最大切割截面 | 140*80mm |
| 夹具开口 | 160mm，液压自动夹紧 |
| 转速 | 500-3000r/min |
| 主轴电机功率 | ABB电机 11KW |
| 进给电机 | 伺服电机 |
| 电源输入 | 380V, 50Hz, 20A三相五线 |
| 外形尺寸/重量 | 1860×1755×2190mm/250kg |
| 水箱容量 | 120L |
| 水泵流量 | 100L/min |
| 水箱尺寸/重量 | 700×630×800mm/90kg |
